طراحی معمای اتاق فرار دیجیتال مبتنی بر IT-IOT - بخش اول

همانطور که می دانید امروزه تمام وسایل پیرامون ما به نوعی پیشرفته شده و با تکنولوژی های جدید راه‌اندازی می شوند. این تکنولوژی ها با زبان کامپیوتر کار می کنند که همان زبان های برنامه نویسی می باشد. پس لازم است برای کار و یا صحبت کردن با آنها به زبان خودشان یا همان زبان های برنامه نویسی آشنایی داشته باشیم....
بازدید :
زمان تقریبی مطالعه :

آموزش اسکرچ:
ابتدا نرم افزار Scratch3 را روی سیستم خود که می تواند کامپیوتر، لپ تاپ ، یا تبلت باشد نصب کنید.
برای این کار می توانید نرم افزار را از این مسیر دانلود کرده و نصب نمایید: https://scratch.mit.edu/download

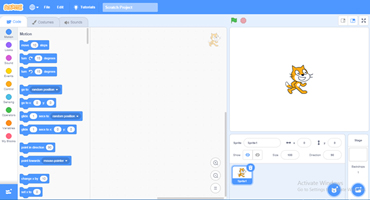

پس از نصب و اجرا با محیط زیر روبرو می شوید:

طراحی معمای اتاق فرار دیجیتال مبتنی بر it-iot - بخش اول

معرفی محیط:
محیط برنامه نویسی Scratch شامل سه بخش می باشد. سمت راست تصویر بالا بخش نمایشی آن بوده و سمت چپ ، بخش کشوی بلوک های برنامه نویسی اش می باشد. سمت وسط و یا همان بخش سوم محیط کار ما بوده و با کمک بلوکهایی که توضیح داده می شوند، برنامه مورد نظر خود را می نویسیم و این برنامه را می توانیم در قسمت نمایشی سمت راست اجرا کنیم تا حاصل کار خود را ببینیم. از این راه می توان برای طراحی انیمیشن یا بازی هم استفاده کرد.
توصیف مختصر بخش نمایشی:

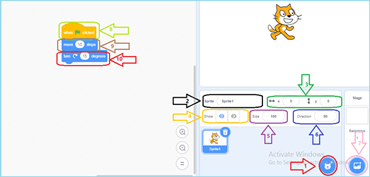

سمت راست تصویر یک گزینه به نام Sprite وجود دارد که از آن به عنوان یک شخصیت یاد می کنیم. تعداد این شخصیت ها را می توانید با علامت راهنمای شماره 1 در شکل زیر افزایش داده و هر شخصیتی را که دوست دارید از کتابخانه موجود انتخاب کنید. در قسمت راهنمای شماره 2 در شکل زیر می توانید یک نام دلخواه برای هر شخصیت انتخاب نمایید. موقعیت مختصات مکانی شخصیت در صفحه نیز با قسمت راهنمای شماره 3 در شکل زیر قابل تغییر می باشد.
از طریق کادر موجود در راهنمای شماره 4 در شکل زیر دو علامت چشم وجود دارد که با انتخاب هرکدام می توانید شخصیت داخل تصویر را ظاهر یا پنهان (hide/show) نمایید.
همچنین سایز آن با تغییر عدد داخل قسمت سایز موجود در راهنمای شماره 5 در شکل زیر قابل تغییر است.
زاویه قرار گیری شخصیت در صفحه نیز با عدد داخل کادر راهنمای شماره 6 در شکل زیر قابل تغییر می باشد.
در این سمت یک قسمت به نام استیج داریم که صحنه نمایش یا همان محیط قرار گرفتن شخصیت هاست . استیج را نیز می توانید با علامت راهنمای شماره 7 در شکل زیر تغییر داده و صحنه مورد دلخواه را انتخاب نمایید.

طراحی معمای اتاق فرار دیجیتال مبتنی بر it-iot - بخش اول
"شکل راهنما"

توصیف مختصر بخش وسط یا همان محیط کارتان:
این صفحه همان محیط کارتان یا محیطی است که میخواهید دستورات و برنامه موردنظر را بنویسید. به خاطر داشته باشید به اندازه هر تعداد شخصیت یا Sprite که انتخاب کرده باشید از این صفحه ها وجود دارد. یعنی برای هر Sprite یک محیط کار و برنامه نویسی وجود دارد که درآن کارهایی را که میخواهیم Sprite موردنظر انجام دهد در این صفحه برایش تعریف می کنیم.

توصیف مختصر بخش کشوی بلوک ها و استفاده از آن ها در بخش وسط (محیط کار):
سمت چپ تصویر ، کشوهایی حاوی بلوک های برنامه نویسی به رنگ های مختلف وجود دارد که روی هرکدام دستور خاصی نوشته شده و اجرا می شود. هریک از این بلوک ها کار خاصی را برای ما اجرا می کند. مثلا اگر در صفحه یک Sprite بلوک شماره 2 در شکل راهنما (دستور Move) را قرار دهیم یعنی آن شخصیت 10 قدم به جلو حرکت کند. و اگر بلوک شماره 3 در شکل راهنما (دستور turn) را قرار دهیم یعنی آن شخصیت 15 درجه ساعتگرد بچرخد.

برای استفاده از هرکدام از بلوک ها باید روی آن کلیک کرده و آن را به محیط برنامه نویسی مان یا همان بخش سفید وسط تصویر بکشیم. هر کدام از این بلوک ها را به هر تعداد که بخواهید می توانید بیاورید و مثل پازل زیر هم بچسبانید. فقط به خاطر داشته باشید که برای اجرای همزمان همه دستورات در همه صفحه ها و برای یک یا همه شخصیت های موجود، باید بلوک داخل کادر راهنمای شماره 10 را در ابتدای همه بلوک ها قرار دهید و هر بلوکی که می خواهید بیاورید را زیر آن بچسبانید. از این به بعد با فشردن دکمه پرچم سبز در بالای صفحه، همه برنامه هایی که با کمک بلوک ها نوشتید یا کارهایی را که برای شخصیت ها تعریف کرده اید باهم اجرا می شوند و در بخش نمایشی می توانید نتیجه را تماشا کنید.
طراحی معمای اتاق فرار دیجیتال مبتنی بر it-iot - بخش اول

در ادامه می توانید به کمک تعدادی فیلم های آموزشی ، برنامه نویسی Scratch را کامل تر یادگرفته و انیمیشن یا بازی طراحی کنید. البته در طراحی معمای اتاق فرار نیاز به استفاده از قابلیت های حرفه‌ای نرم افزار Scratch نداریم اما در صورتی که علاقمند به یادگیری بیشتر باشید، می‌توانید درسنامه های پیشرفته تر این نرم افزار را از سایت های مختلف پیدا کنید و مطالعه و مشاهده کنید.

1- آموزش مقدماتی اسکرچ : آشنایی با Scratch و اجزای آن : Scratch Training1

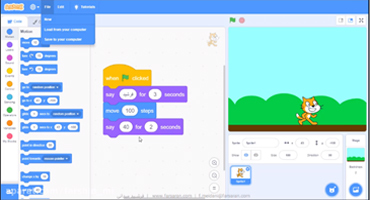

2- آموزش مقدماتی اسکرچ : دستورات ساده Scratch و اجزای آن : Scratch Training2

طراحی معمای اتاق فرار دیجیتال مبتنی بر it-iot - بخش اول

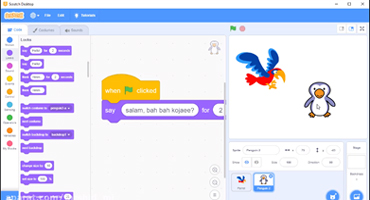

3- آموزش مقدماتی اسکرچ : کار با اسپرایت ها: Scratch Training3

طراحی معمای اتاق فرار دیجیتال مبتنی بر it-iot - بخش اول

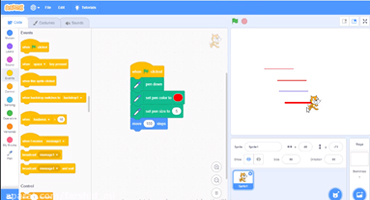

4- آموزش مقدماتی اسکرچ : رسم شکل های ساده: Scratch Training4

طراحی معمای اتاق فرار دیجیتال مبتنی بر it-iot - بخش اول

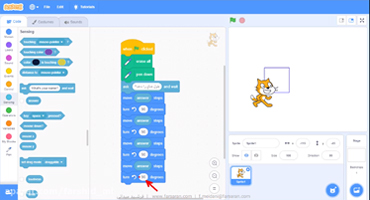

5- آموزش مقدماتی اسکرچ : رسم یک مربع: Scratch Training5

طراحی معمای اتاق فرار دیجیتال مبتنی بر it-iot - بخش اول

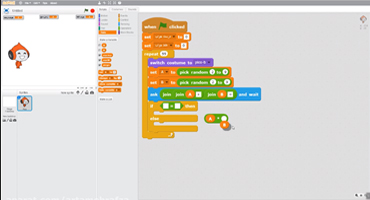

6- آموزش مقدماتی اسکرچ : بازی جدول ضرب: Scratch Training6

طراحی معمای اتاق فرار دیجیتال مبتنی بر it-iot - بخش اول

بعد از یادگیری و تمرین نرم افزار Scratch، منتظر درسنامه شماره دو که در آن به معرفی سخت افزارهای قابل کنترل با کدنویسی بلوکی می‌پردازیم، باشید.

برای مشاهده درس نامه ها فایل های زیر را دانلود کنید.
طراحی معمای اتاق فرار دیجیتال مبتنی بر IT-IOT - بخش اول
طراحی معمای اتاق فرار دیجیتال مبتنی بر IT-IOT - بخش دوم
طراحی معمای اتاق فرار دیجیتال مبتنی بر IT-IOT - بخش سوم
