لوله پیتوت سنجش سرعت هواپیما ویژه خلبان خودکار APM

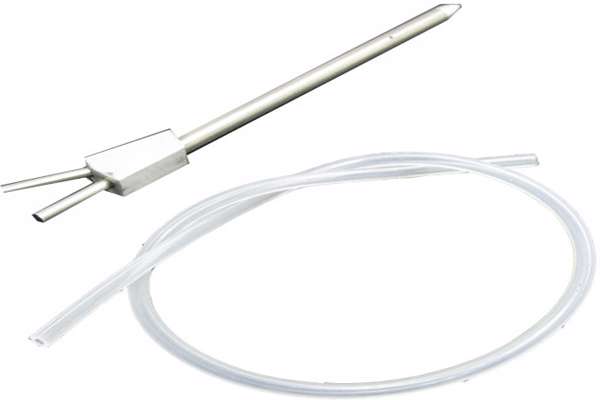

این لوله برای سنجش فشار باد به کار می رود که برای اندازه گیری سرعت هواپیما توسط خلبان خودکار APM مورد نیاز است. لوله ای که فشار کل را اندازه می گیرد.
بازدید :
زمان تقریبی مطالعه :
مرکز یادگیری تبیان - محبوبه همت
لوله پیتوت سنجش سرعت هواپیما ویژه خلبان خودکار apm
 این لوله برای سنجش فشار باد به کار می رود که برای اندازه گیری سرعت هواپیما توسط خلبان خودکار APM مورد نیاز است. لوله ای که فشار کل را اندازه می گیرد ، لوله پیتوت نامیده می شود که همراه با فشار استاتیکی برای اندازه گیری سرعت هوایی هواپیما مورد استفاده قرار می گیرد.
لوله پیتوت سنجش سسرعت هواپیما ویژه خلبان خودکار apm

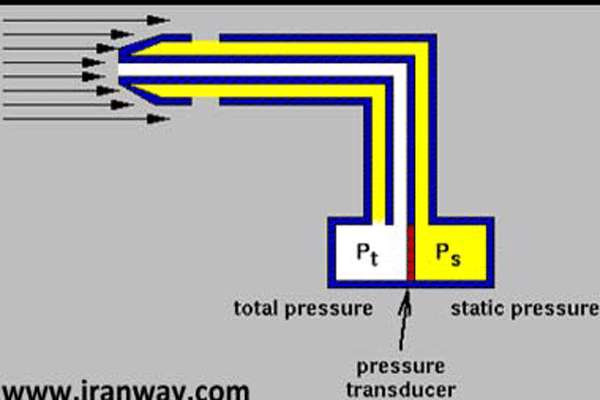

لوله پیتوت یکی از دقیق ترین روش های اندازه گیری سرعت می باشد. در بین انواع لوله های پیتوت ، لوله پیتوت استاتیکی (Pitot-Static Tube) ، معمول ترین نوعی است که در مراکز تحقیقاتی و صنعتی کاربرد پیدا کرده است. پروب لوله پیتوت بر روی یک میله حایل نصب شده و دهانه آن در مسیر سیال قرار می گیرد. دهانه حس کننده فشار کل در سر قسمت کروی شکل پروب تعبیه شده و سوراخ های حس کننده فشار استاتیک به صورتی در سطح پهلویی پروب قرار گرفته اند که تشکیل یک سری شکاف های غیر پیوسته را می دهند. دهانه حس کننده فشار ضربه ای (کل) ، فشار ضربه ای را حس کرده و دهانه حس کننده فشار استاتیک نیز فشار استاتیک را حس کرده و هر یک از طریق مجراهایی که در پروب قرار دارند ، فشار حس شده را به یک دستگاه اندازه گیری منتقل کرده و از این دستگاه ، اختلاف فشار Pt - Pe را تعیین می کنند. (Pe فشار استاتیک در خط جریان سیال است و Pt فشار کل اندازه گیری شده می باشد) این اختلاف فشار با سرعت متناسب است. برای اطلاع بیشتر از اصول عملکرد این روش به اینجا مراجعه نمایید.

مطالب مرتبط:
کنترل حرکت چرخشی در هلیکوپتر ها
کنترل کننده پرواز MultiWii
مختصری راجع به انواع ملخ هلیکوپتر

منبع:roboeq
