ساخت دستگاه ایمن رهرو (پلیس هوشمند) - جلسه هفتم

بخش پروژه های دانش آموزی - الهام گارسچی

اهداف جلسه:
·آشنایی با نحوه ساخت دستگاه ایمن رهرو
·آشنایی با قطعات به کار برده در مدار در دستگاه ایمن رهرو
·آشنایی با قطعات اصلی در دستگاه ایمن رهرو

وسایل مورد نیاز:
·باتری
·کلید
·مقاومت
·خازن
·ترانزیستور
·دیود
·رگولاتور
·ماژول

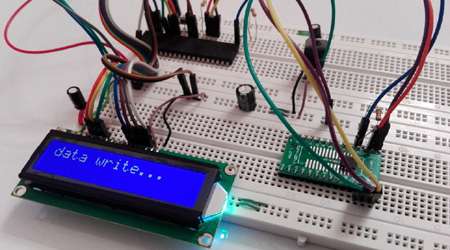

·ال سی دی

مقدمه
تا به امروز انسان ها کوشیده اند تا بهترین و ایمن ترین دستگاه ها را در جامع بشری برای تسریع و راحت انجام دادن کارها  و  سلامتی شخصی و جمعی افراد جامعه  ارایه کنند. آنچه که افراد بیشتر وقت و عمر خود را در جابه جایی از مکانی به مکان دیگر و یا برای سفر ،کار و.... میگذارند در استفاده از اتومبیل است. پس ایمن سازی اتومبیل ها مسیله ی پر اهمیتی است که می توانند تاثیر به سزایی در سلامت افراد در رفت و آمد ها بگذارد.
ما با ساخت دستگاهی با قابلیت های بالاتر برای افزایش هر چه بیشتر ایمنی فرد و سلامتی وی در جامعه کوشیدیم که علاوه بر این موارد منجر به رعایت قوانین نیز شود زیرا رعایت قوانین در هر ملتی باعث آرامش و اسایش آن ملت می شود. با کنترل سرعت مجاز و هشدار خطر میتوان سلامت روحی و جسمی راننده و سرنشینان را تامین کرد تا سفری ارامش بخش در هر محله ای از زندگی در پی داشته باشند.
هوای پاک نیاز همه ی انسان های روی کره ی زمین است با هوایی پاک می توان زندگی و افکار پاکی داشت میتوان جهان را با شکل واقعی خودش دید. پس برای اینکار رعایت نکاتی لازم است با تردد کم اتومبیل ها در سطح شهر می توان از هوایی پاک برخوردار شد برای زندگی بهتر.
7-1 معرفی قطعات به کار برده در مدار در دستگاه ایمن رهرو

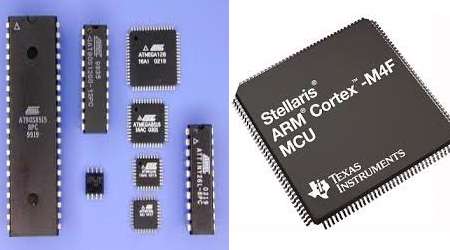

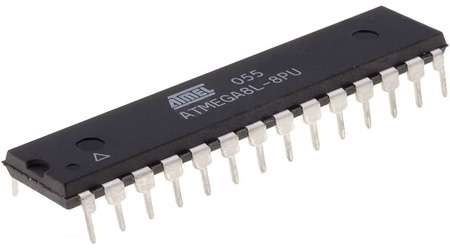

میکرو کنترل:
ریزکنترلگر یا میکروکنترلر نوعی ریزپردازنده است که دارای حافظه دسترسی تصادفی (RAM) و حافظه فقط خواندنی (ROM)، تایمر، پورت‌های ورودی و خروجی (I/O) و درگاه ترتیبی (Serial Port پورت سریال) در درون خود تراشه می‌باشد و می‌تواند به تنهایی بر روی ابزارهای دیگری کنترل اعمال کند. به عبارت دیگر یک میکرو کنترلر، مدار مجتمع کوچکی است که از یک CPU کوچک و اجزای دیگری نظیر نوسان ساز کریستالی، تایمر، درگاه‌های ورودی و خروجی آنالوگ و دیجیتال و حافظه تشکیل شده‌است.
در واقع یک ریزپردازنده در درون ریزکنترلگر قرار داده شده‌ است که ریزکنترلگر با استفاده از آن می‌تواند محاسبات منطقی و حسابی را انجام دهد.
در این سیستم به جای استفاده از میکرو کنترلAVRازَARM  استفاده می کنیم که قوی تر است.

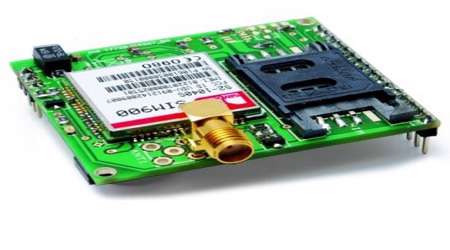

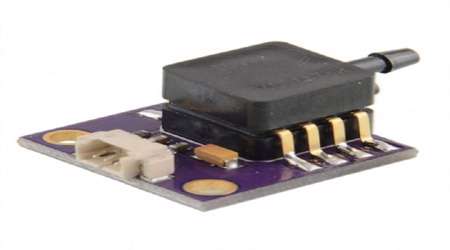

ماژول سرعت:
قطعه ای است که اطلاعات را از میکروکنترل میگیرد و به صورت کیلومتر به روی صفحه نمایش نمایش می دهد و ارسال می کند.
ماژول قطب نما:
قطعه ایی که میدان مغناطیسی شمال خروجی میدهد. عدد نسبت به شمال روی صفحه نمایش می دهد.
ماژولRTC
ماژول RTC در حقیقت یک IC 8 پایه است که که یک پایه آن به یک باتری لیتیمی 3 ولت وصل می شود.
حافظه خارجی :
قطعه ایی که برای حفظ موقعیت است که اگر میکرو حافظه کم بیاورد میتوانیم از این حافظه استفاده کنیم که در صورت قطع برق تمامی اطلاعات را در خود نگه دارد و ذخیره کند.

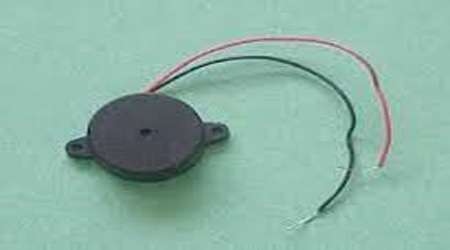

بارز:
بارز قطعه ای است که با اعمال ولتاژ از خود فرکانس صوتی تولید می کند.

کریستال:
کریستال، یک اسیلاتور (نوسان ساز) الکترونیکی است. قطعه ای با دو پایه که با قرار گرفتن در مدار، سیگنال الکتریکی با فرکانس بسیار دقیق تولید می کند. در حقیقت کریستال قطعه ایی که یک فرکانس دقیق تولید میکند مثلاُ 6 مگا هرتز.

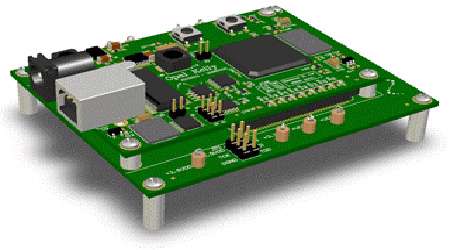

برد ارتباط ماژول و میکرو کنترول:
تکلیف1: با توجه به مطالب ارائه شده در این درس در مورد قطعات مورد نیاز برای ساخت دستگاه ایمن رهرو تحقیق و بررسی نمایید و مطالب خود را دسته بندی کنید.
تکلیف2: با توجه به وسایل مورد نیاز این درس، هر کدام از این وسایل را تهیه نمایید و درباره ی هرکدام اطلاعات کافی بدست آورید.
محل بازدید/ اردو/ خرید: _________

منابع مطالعه: برای کسب اطلاعات بیش تر در زمینه مطالب مرتبط این درس کتاب "آشنایی با قطعات پایه الکترونیک" را مطالعه نمایید.



تنظیم: زینب شاه مرادی
