ساخت تراشه میکروفلوئیدیکی برای مشاهده رفتار آهسته سیال - جلسه پنجم

زمینه: میان رشته ای
نوع پروژه: عملی - متوسط
مولف: الهام آجورلو


جلسه پنجم
علم و هنر
اهداف جلسه
آشنایی با تراشه های دیگر میکروفلوئیدیکی
طبق روش هایی که تا الان برای ساخت یک تراشه میکروفلوئیدیکی آموختیم، می توانیم طرح ها با کاربردهای مختلف دیگری بسازیم.
برای مثال می توانیم با ایجاد تلاطم در مسیر (قرار دادن میکسر) دو سیال آن ها را با هم مخلوط کنیم؛ در ضمن برای بررسی اختلاط سریع تر دوسیال می توان میکسرهای متفاوتی قرار داد و بهترین میکسر را از بین آن ها انتخاب کرد.

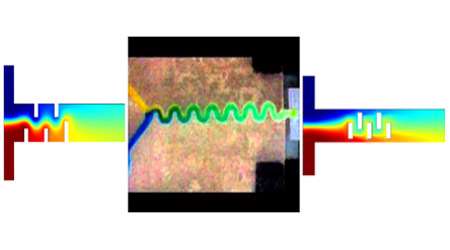

در شکل زیر سه نمونه میکسر مختلف نشان داده شده است. می توان به راحتی ایده های جدیدی برای میکسر روی کاغذ کشید و با روش های گفته شده آن ها را ساخت و تست کرد.

حتی می توانیم ورودی های میکسر را از دو تا به سه ورودی افزایش دهیم.
تراشه دیگری که می توان با استفاده از حرکت آهسته سیال و میکسر ساخت تراشه تولید کننده غلظت های مختلف است.

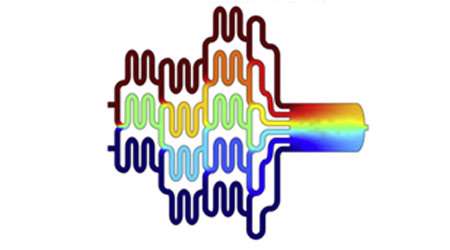

همانطور که در شکل زیر می بینید دو ورودی برای وارد شدن دوسیال در نظر گرفته شده است، سپس سیال وارد کانال های شاخه شاخه ای می شود که در هر شاخه میکسر وجود دارد در نهایت چندین غلظت متفاوت از ورودی را در خروجی داریم.
برای مثال اگر رنگ قرمز و آبی وارد شوند در خروجی رنگ های قرمز، نارنجی، زرد، سبز، آبی کمرنگ و آبی پر رنگ را داریم.
از این روش در داروسازی برای تولید غلظت های مختلف از دو دارو استفاده فراوان می شود.

همانطور که مشاهده می کنید این تراشه بسیار متنوع و زیبا هستند. رنگ های متنوع در خروجی و نحوه اتصالات کانال ها هر بیننده ای را به ذوق می آورد.

علم و هنر
هنر فقط با نقاشی ایجاد نمی شود، هنر می تواند توسط علم نیز به وجود آید.
 هدف یک تراشه می تواند خلق یک تصویر زیبا با استفاده ار میکروفلوئیدیک  باشد. هدف این پروژه خلق یک قطعه هنری مدرن با استفاده از  تراشه های میکروفلوئیدیکی است.

شما نیز می توانید یک طرح زیبا بسازید. ابتدا می توان به راحتی طرح دلخواه را روی کاغذ طراحی کرد، سپس آن را ساخت و با وارد کردن رنگ های دلخواه با استفاده از خاصیت حرکت آهسته سیال طرح مورد نظر را ساخت. می توانید هم چنین در حین طراحی از ماژول های میکروفلوئیدیکی معرفی شده در بالا (میکسر و تولید غلظت های مختلف) نیز استفاده کنید.
به تصاویر زیبای زیر که با استفاده از کانال ها ساخته شده اند توجه کنید!
