قوانین مسابقه سازه ماکارانی هدفمند

 یازدهمین جشنواره پروژه های دانش آموزی تبیان

پل خرپایی با بار متمرکز سازه هدفمند

قوانین ساخت سازه ماکارونی

الف) مصالح:

برای ساختن انواع مختلف سازه ماکارونی ، تیم های شرکت کننده فقط و فقط مجاز به استفاده از ماکارونی و چسب طبق شرایط زیر می باشند:

1. مصالحی غیر از ماکارونی و چسب به کار نرود. (شرکت کنندگان مجاز به استفاده از هر نوع ماکارونی تولید کارخانه و با مارک تجاری می باشند)

2. ماکارونی ها نباید تحت هیچ گونه تغییر شیمیایی یا تغییر در ساختار قرار گیرند.

3. حداکثر قطر ماکارونی قابل استفاده 3 میلی متر می باشد.

4. داخل ماکارونی های توخالی، تحت هیچ شرایطی نباید ماده دیگری، حتی ماکارونی عبور کند.

5. تنها قسمتی که در آن می توان از ماده ای به غیر از ماکارونی و چسب استفاده کرد، ریسمان بارگذاری می باشد.



نصب ریسمان در سازه قبل از شرکت دادن سازه در مسابقه، باید توسط گروه انجام شده باشد.

 ریسمان های بارگیری می توانند از جنس طناب، سیم. نخ و... باشند. استفاده از هر نوع جنسی بلامانع است.



 (ریسمان سازه در واقع نوعی کابل محسوب میشود یعنی فقط نیروی کششی تحمل می کند. پس استفاده از چوب یا مفتول خلاف قوانین است)



   طول ریسمان بارگذاری نباید بیش از 15 سانتی متر باشد.

   نخ یا طناب یا ریسمان استفاده شده ارتجاعی نباشد.

   ریسمان ها باید توسط شرکت کنندگان قبل مسابقه تراز شده باشند.

  ریسمان باید طوری نصب شده باشد که از درون آنها میله ی بارگذاری به قطر 2 سانتیمتر عبور کند.



6. چسب های قابل استفاده عبارتند از:

   دوقلو

   SUPER GLUE

    چسب قطره ای

     چسب حرارتی



ب) ابعاد:

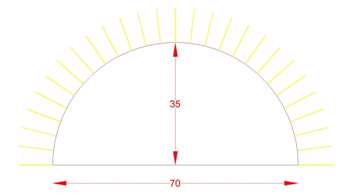

1. حداکثر طول مجاز پل 80 و حداقل آن 70 سانتی متر می باشد. توجه داشته باشید که فاصله ی لبه به لبه ی تکیه گاه 70 سانتی متر می باشد. بنابراین برای اینکه پل بتواند روی تکیه گاه مستقر شود باید طولی بیش تر از 70 سانتی متر داشته باشد.



2. حداکثر ارتفاع مجاز پل از سطح تکیه گاه 50 سانتی متر می باشد.



3. حداکثر ارتفاع مجاز برای پایین آمدگی پل 15سانتی متر می باشد.



4. حداکثر عرض مجاز پل 20 سانتی متر (با احتساب تکیه گاه) می باشد.



5. نیازی به عبور مکعب به ابعاد 5×5×5 نیست و عرض پل، محدودیت حداقلی وجود ندارد.



پ) وزن

قبل از بارگذاری، پل ها وزن خواهند شد و تنها به پل هایی مجوز بارگذاری داده خواهد شد که حداکثر 30 گرم اضافه تر از وزن مجاز رشته ی موردنظر باشد. لازم به ذکر است که برای سازه ای که وزن آن در این بازه قرار گیرد یعنی از 1 تا 30 گرم اضافه تر از حد مجاز باشد امتیاز منفی در نظر گرفته خواهد شد که میزان امتیاز منفی توسط داوران منظور می گردد.



  وزن ریسمان بارگذاری جزو وزن سازه محسوب می شود.

 در سازه با گرایش هدفمند، وزن سازه ماکارونی نباید بیش از 120 گرم باشد.



ت) ساخت سازه ماکارونی

1. رشته ها باید تنها در محل اتصالات چسب خورده باشند و طول آن ها در مناطق موازی و مماس به چسب آغشته نباشد.



 در چسب كاری دقت لازم به عمل آید تا چسب مربوط به اتصالات، روی عضو بیش از حد مجاز نیاید.



قوانین مسابقه سازه ماکارونی هدفمند





   مقدار طول مجاز برای چسب کاری حداکثر 25% طول هر عضو بوده ولی در هر صورت این مقدار در هر گره (اتصال هر عضو یا بیشتر را در یک نقطه گره می نامند) نباید  از 2.5 سانتیمتر بیشتر باشد. یعنی حداقل طولی که باید عاری از چسب باشد 75% طول هر عضو می باشد.

 هرگونه چسب کاری اضافه امتیاز منفی دارد و از امتیاز نهایی کاسته می شود.



2.  منعی برای عبور رشته ها از روی هم وجود ندارد و اعضا می توانند بدون این كه در محل برخورد تشكیل گره دهند و نیاز به چسب باشد از روی هم عبور كنند.

قوانین مسابقه سازه ماکارونی هدفمند

    لزومی به قطع عضو در گره وجود ندارد.

    ماکزیمم طول مجاز (قطر) چسب کاری در محل گره مرکزی 70میلی متر می باشد.


قوانین مسابقه سازه ماکارونی هدفمند
   در نقاطی که چند عضو با طول های متفاوت به هم می رسند ملاک طول چسب کاری ¼ طول کوتاه ترین عضو می باشد.


ث) تکیه گاه

تکیه گاه بخشی از سازه است که روی دستگاه بارگذاری قرار می گیرد.

در محل تکیه گاه هیچ محدودیتی در تعداد گره ها وجود ندارد.

در هنگام بارگذاری و یا ساخت در محل تکیه گاه ها نباید از هیچگونه مواد اضافی (مانند سکه، کاغذ، پلاستیک و...) در زیر گره ها استفاده شود لذا مسئولیت تراز بودن سازه بر عهده ی شرکت کننده می باشد,پایه های بارگذاری مسابقه تراز می باشد. ( استفاده از چسب حرارتی یا هریک از مصالح مجاز، برای تراز کردن تکیه گاه بلامانع است)



قوانین برگزاری مسابقه سازه ماکارونی

الف) شرایط بارگذاری

در این مسابقه ابتدا پل بر روی دستگاه بارگذاری قرار گرفته و بعد یک میله ی آهنی درون ریسمان قرار داده و یک وزنه 5 کیلوگرمی (5 کیلوگرم با احتساب وزن قلاب و میله) از سازه آویزان می شود.



این سازه باید بتواند 3 دقیقه این وزنه را تحمل کند.

از بین سازه هایی که توانستند 3 دقیقه وزنه را تحمل کنند، سازه ای مقام برتر را کسب می کند که وزن کمتری دارد.



برای اتصال ریسمان بارگذاری به پل باید تنها یک گره در هر صفحه ی خرپا انتخاب شود.

  این گره باید در وسط طول پل باشد.

 بستن ریسمان بارگذاری به گره ای بالاتر از تراز تکیه گاه، تخلف محسوب شده و باعث حذف سازه خواهد شد.

 بهتر است ریسمان ها از جنسی انتخاب شوند که در طول بارگذاری پاره نشوند. در صورت پاره شدن ریسمان ها بارگذاری متوقف می شود و پاره شدن ریسمان به منزله انهدام کل سازه است.

  پیش از شروع مسابقه سازه وزن می شود.

  در طول مسابقه تیم شرکت کننده فقط می توانند از راهنمایی های مربی خود بهره مند شوند بدیهی است دخالت مربی در امر مسابقه منجر به کسر امتیاز یا حذف کامل تیم خواهد شد.



ب) دفاع از طرح

از امتیاز کل 70 درصد مربوط به بارگذاری می باشد و 30 درصد مربوط به نحوه ی دفاع اعضای گروه در مصاحبه ی اولیه و نحوه ی پاسخ گویی اعضای تیم شرکت کننده به پرسش های داور درباره ی طرح، تحلیل سازه و چگونگی و دلیل شکست پل و مستند سازی می باشد.

پیش و پس از انجام مسابقه و ثبت رکوردها، سازه ها به لحاظ اتصال گره، طرز ساخت، مصالح مورد استفاده و سایر موارد مشروح در آیین نامه مورد بررسی قرار می گیرند و در صورت عدم تعارض تأیید می گردند.

امتیاز تشویقی برای گروهی در نظر گرفته می شود که سازه خود را قبل از شروع رقابت در پک مناسب تحویل داوران بدهند.
