ساخت بالن - جلسه سوم

اهداف:

    ساخت قسمت نگهدارنده آتش و انجام آزمایش در فضای باز

وسایل مورد نیاز:

    1- حجم بالن ساخته شده در قسمت قبل

    2- نوار چسب نازک

    3- پنبه

    4- فویل آلومینیوم 30x30 Cm نازک

    5- یک فنجان به قطر خارجی حدود 8 سانتی متر

    6- پرگار و قیچی و خط کش

    7- سیم مسی یا فولادی با قطری 5/0 تا 7/0 میلی متر به طول 2 متر

    8- کبریت یا فندک

    9- سیم چین و انبردست

    10- الکل

    11- ترازوی دقیق ( دقت در حدود گرم(آزمایشگاه شیمی)، اگر هم نبود مشکلی نیست )

    12- فضای باز و غیر طوفانی برای انجام آزمایش و لوازم اطفای حریق

    خطر: (حریق چندان خطرناکی هم ایجاد نمی شود. آتش سوزی ناشی از الکل چندان قوی نیست، البته اگر یک شیشه الکل خالی شد و آتش گرفت، فرار کنید که این یکی خیلی خطرناک می باشد.)



 روند کار

لازم به ذکر است که در چند جا لازم است که اعدادی یادداشت شود که این اعداد در جلسات بعد مورد نیاز است. بنابراین در ثبت این اعداد دقت شود.

در این قسمت در ادامه جلسه قبل می خواهیم بخش مولد انرژی بالن را بسازیم.

برای مولد انرژی از پنبه الکلی استفاده می کنیم که در ظرفی از جنس فویل آلومینیوم قرار می گیرد و با سیم های فولادی به حجم بالن متصل می شوند.



ساخت نگهدارنده محفظه آتش

1- ابتدا 4 سیم به طول 27 سانتی متر را با سیم چین می بریم.



ساخت بالن - جلسه سوم

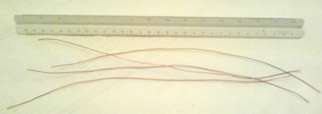

شکل 1- سیم های بریده شده در کنار هم



2- بعد یک سر این سیم ها  را با انبردست به هم می پیجیم.



ساخت بالن - جلسه سوم

شکل 2- سر پیچیده شده سیم ها



3- سیم ها را به چهار طرف مطابق شکل زیر باز می کنیم.



ساخت بالن - جلسه سوم

شکل 3- سیم های باز شده در چهار جهت



ساخت محفظه آتش و اتصال آن به کیسه ها

1- ابتدا با استفاده از پرگار، روی فویل آلومینیوم دایره ای به شعاع 10 سانتیمتر می کشیم و آن را با قیچی می بریم.



ساخت بالن - جلسه سوم

شکل 4 – دایره بریده شده به قطر 20 سانتی متر



2- بعد فنجان را در وسط فویل قرار می دهیم و فویل را به دور آن جمع می کنیم.



ساخت بالن - جلسه سوم

شکل 5-



3- سپس لبه فویل را به پایین تا می زنیم.



ساخت بالن - جلسه سوم

شکل 6



4- سپس فویل شکل گرفته دور فنجان را بیرون می آوریم و وسط آن را سوراخ می کنیم و محل پیچیده شده سیم ها را وارد این ظرف فویل می کنیم و آن را از پشت با نوار چسب روی سیم ها می چسبانیم.



نکته: هنگامی که در ظرف آتش روشن می شود این چسب ها آب می شوند و ظرف فقط از طریق سوراخ کف آن به سیم ها متصل است.



ساخت بالن - جلسه سوم

شکل 7 – فویل خارج شده از فنجان

ساخت بالن - جلسه سوم

شکل 8 – فویل متصل شده به سیم ها



5- سر سیم ها را خم می کنیم و آن ها را با فاصله های مساوی به محل باز کیسه ها می چسبانیم.



ساخت بالن - جلسه سوم

شکل 9 – فویل متصل شده به سیم ها

ساخت بالن - جلسه سوم

شکل 10 – اتصال سیم ها به محفظه



6- بالن آماده است!



ساخت بالن - جلسه سوم

شکل 11 – بالن در حال پرواز (به محل اتصال سیم ها دقت کنید.)



7- بالن را بر روی ترازو قرار دهید و آن را بدست آورید و یادداشت کنید که در جلسات بعد به آن نیاز داریم.



 ساخت سوخت

برای سوخت از پنبه آغشته به الکل استفاده می شود و برای این کار از پنبه ای به صورت تقریبی دایره ای شکل به قطر 5 سانتی متر و ضخامت 1.5 سانتی متر و به صورت غیر فشرده استفاده می شود. هنگامی که می خواهیم بالن را آزمایش کنیم این پنبه را آغشته به الکل می کنیم، به صورتی که هنگامی که آن را فشار می دهیم از آن الکل نریزد ولی زود آن را الکلی نکنید که الکل آن بخار نشود.



ساخت بالن - جلسه سوم

آزمایش پرواز بالن

به لحظه موعود رسیدیم. حال با الکلی کردن پنبه ( طوری که از آن الکل نریزد) و قرار دادن آن در محفظه فویلی آماده پرواز می شویم.

پنبه الکلی را با ترازو اندازه می گیریم ( وزن آن نباید بیش از 10 گرم شده باشد) و آن را یادداشت می کنیم.

چنانچه دانش آموزان مایل بودند که بالن خود را از دست ندهند، یک تکه سیم (به طول 10 سانتیمتر ) به محل اتصال 4 سیم به هم می بندیم و به آن نخ قرقره را می بندیم تا هنگامی که بالن به اندازه کافی بالا رفت آن را برگردانیم. انتهای نخ قرقره را به وزنه ای می بندیم که بالن نتواند آن را بلند کند و در واقع نتواند فرار کند.



نکته:

- هر گروه جداگانه آزمایش می کند و بالن ها با هم پرواز نمی کنند چرا که خطر آتش سوزی زیاد است.

- هر بالن برای پرواز به سه نفر احتیاج دارد پس همه گروه ها نمی توانند با هم آزمایش کنند.

- لوازم اطفای حریق باید نزدیک محل آزمایش باشد.

- اصولاً آتش بازی شیطنت آدم را بر می انگیزاند هنگام کار با آتش مواظب این شیطنت های خود باشید.



خطر: شیشه الکل باید دور از محل آزمایش باشد که در صورت آتش گرفتن بسیار خطر ناک است.

برای شروع، دونفر می بایست دو طرف بالای بالن را بگیرند (مطابق شکل )



ساخت بالن - جلسه سوم



سپس نفر سوم بالن را باز می کند تا جایی از آن به هم نچسبیده باشد. وقتی که حجم بالن تقریباً پر از هوا شد و به صورتی قرار گرفت که اگر در محفظه فویلی شعله ای قرار داده شود، کیسه ها را نمی سوزاند، شعله را روشن می کند. در این حالت همه باید وضعیت خود را حفظ کنند تا بالن پر شود و کم کم سبک شود. هنگامی که حس کردید که بالن می خواهد بالا برود می توانید آرام آن را رها کنید.



نکته: یکی از دلایلی که بالن های گروه های مختلف با هم آزمایش نمی شوند همین است.

خطر: هنگامی که بالن بالا رفت زیر آن نایستید که احتمال چکیدن قطره های داغ الکل و یا افتادن پنبه الکلی وجود دارد.



 - ساعت پرواز بالن را یادداشت کنید و مدت زمان پرواز آن را تا رسیدن مجدد آن به زمین بدست آورید.

خب اینم بالن

دیدید که زیاد طول نکشید.



ساخت بالن - جلسه سوم

ساخت بالن - جلسه سوم

ساخت بالن - جلسه سوم



تکلیف: گزارشی تصویری از روند ساخت و پرواز بالنتان تهیه کرده و آن را به صورت پخش اسلاید با استفاده از نرم افزار Power Point درآورید.
