حل مسائل دیود در مدار الكتریكی(1)

تمرین 1

در كدام یك از مدارهای زیر لامپ روشن می شود.





راهنمایی و حل:

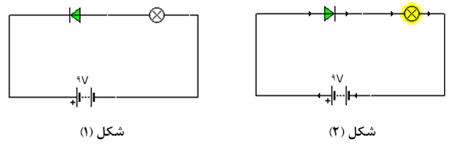

شكل (2) چرا كه دیود به پیش ولت موافق وصل شده است. بنابراین از دیود جریان می گذرد ولی در شكل (1) دیود اجازه نمی دهد جریان عبور كند.




تمرین 2

آیا دیود به عنوان مقاومت اهمی در مدار عمل می كند؟



راهنمایی و حل:

خیر، با توجه به نمودار جریان عبوری و ولتاژ دو سر دیود كه مطابق شكل به صورت منحنی است پس دیود در پیش ولت های موافق به عنوان مقاومت غیر اهمی عمل می كند.






تمرین 3

در كدام یك از شكل های زیر لامپ روشن می شود؟





راهنمایی و حل:

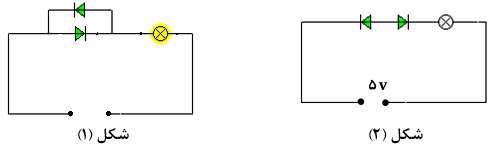

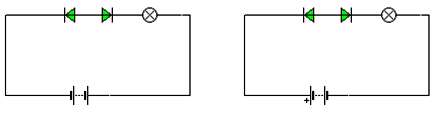

همان طور كه می بینید قطب مثبت و منفی باتری 5 ولتی مشخص نیست ولی می توان گفت در شكل (2) باتری به هر صورتی وصل شود یكی از دیودها اجازه عبور جریان را نمی دهد، پس در شكل (2) لامپ روشن نمی شود .

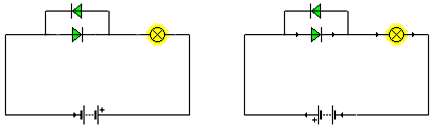

ولی در شكل (1) كه دیودها موازی هستند به هر نحو كه باتری وصل شود لامپ روشن می شود.
